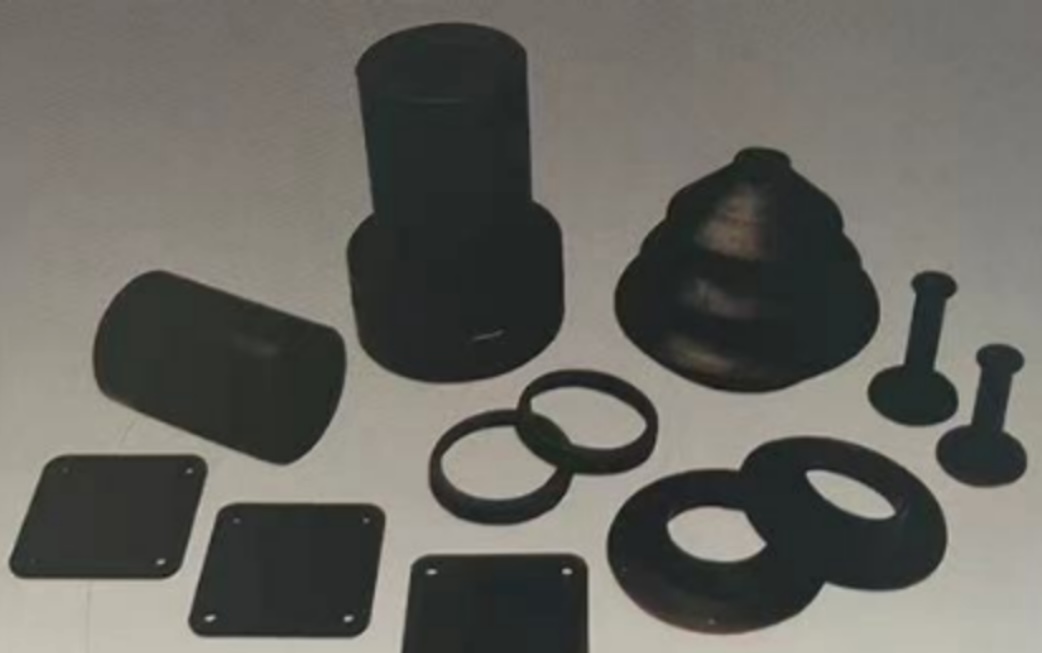

Gummipackningar – Guide till statiska och dynamiska tätningselement

Ingenjörer står inför en ständig utmaning: att välja den rätta tätningen för just det uppdraget. Varje dag studerar du ritningar, öppnar underhållshandböcker eller går på en produktionsgolv. En fläns läcker. En cylinder misslyckas.En axel är sliten.Skulden? Ofta ett dåligt val av tätning. Den här guiden presenterar praktiska scenarier som hjälper dig att välja mellan gummipackningar, dammtätningar, V-tätningar och O-ringar.

Statisk tätning för stationära fogar

Tänk på ett pumphus. Två metalliska ytor som skruvas ihop. De ser plana ut, men under mikroskopet är de fulla av repor, verktygsspår och pyttesmå dalar. Vätskan hittar dessa vägar. Mellan dem placeras en gummipackning. Du drar åt skruvarna. Packningen komprimeras, flyter in i de ojämnheter som finns och stoppar läckaget. Använd dem på pumphus, ventildäck, rörsammanfogningar och accesspaneler. Stora ytor? Oregelbundna former? Inga problem. Om din applikation innebär två stillastående ytor som behöver tätas, är en gummipackning ofta lösningen. Kom ihåg: de är inte avsedda för rörliga delar.

Dynamiska tätningar för växelrörliga och roterande axlar

Tänk nu på en hydraulcylinder i en backhoe. Stommen utdras och dras in, glider in och ut ur cylindern. Stoft, lera och sand finns överallt. Om dessa föroreningar tar sig förbi stöveltätningen skadar de cylinderväggen, förstör kolven och gör hela enheten obrukbar. Vad tillför man då? Stofttätningar hör hemma på hydraulcylindrar, pneumatiska aktuatorer, linjära guidningar – alltså på alla växelverkande axlar som utsätts för smuts.

Installera dem på den yttre sidan av den primära tryckförseglingen. Deras uppgift är att utesluta, inte att hålla kvar. En flexibel läpp rengör stängslet varje gång det dras tillbaka. Den skrapar bort lera, sand och vattendroppar. Om din utrustning används i dammiga, leriga eller våta miljöer förlänger en dammstoppning driftslevtiden markant. De utgör det första skyddet mot föroreningar. Byt dem regelbundet; de slits snabbare än tryckförseglingar.

Men hur står det då med roterande axlar? Elektriska motorer. Växellådor. Transportbandrullor. Dessa axlar snurrar snabbt, ofta feljusterade, ibland med grova ytor på grund av slitage. En vanlig läpppackning överhettas, visslar och går snabbt sönder. Här är en annan geometri den bästa lösningen. V‑packningar är valet för roterande axlar som har feljustering, runout eller grova ytor.

Den V‑formade tvärsnittet är mycket smart. När axeln roterar slungas tättningsläppet utåt av centrifugalkraften. Det nuddar knappt mot motsättningen, vilket gör att friktionen håller sig på ett minimum. Formen skapar en pumpande effekt som driver bort smuts från tätningen. Inget tätt passning behövs. Du sätter den bara på axeln; den självcentrerar sig. Använd dem på elmotorer, växellådors in- och utgångsaxlar, jordbruksmaskiner och transportörsvallar. De klarar axelhastigheter upp till 20 meter per sekund. De tål vinkelfel som skulle förstöra andra tätningar. Monteringen går snabbt; inga specialverktyg behövs.

Universella O-ringar för olika användningsområden

Så när använder man den vanligaste packningen av alla? Nästan överallt. O-ringar är standardpackningen för nästan allt: hydrauliska cylindrar, pneumatiska ventiler, snabbkopplingar, vätskeanslutningar och otaliga andra statiska och dynamiska tillämpningar. Principen är enkel: kontrollerad deformation. Man skär ett spår, sätter i O-ringen och trycker ihop den med motsvarande del. Den runda tvärsnittsformen plattas ut och skapar två tätningssömmar. Intern tryck pressar O-ringen mot lågtryckssidan, vilket ökar kontakttiden. Själverkande. Fungerar från vakuum till högt tryck. Funkar från –50 °C till 200 °C med rätt material. Har du ett spår, passar en O-ring sannolikt.
